Пропал звук на Android-магнитоле

Чаще всего это решается настройками, проводкой динамиков или питанием — усилитель уходит в защиту, чтобы не повредиться. Ниже — короткий и понятный чек‑лист, без лишней “страшилки”.

Важно про проводку динамиков (BTL)

У большинства Android-магнитол усилитель BTL: у каждого динамика два активных вывода (+ и −). Чтобы звук не отключался защитой, проверьте 3 пункта:

Не объединяйте “минусы” динамиков между собой.
Не подключайте “минус” динамика на кузов/массу (даже “временно”).
Если провод в двери перетёрся и касается металла — исправьте/изолируйте: усилитель может отключать звук как защиту.

Подсказка: если без подключённых динамиков магнитола играет стабильно, а при подключении одного из каналов звук пропадает — проблема почти всегда в проводке/динамике этого канала.

Быстрая проверка (1–2 минуты)

Проверьте Mute (приглушение), общую громкость Android и громкость в приложении.
Проверьте баланс/фейдер (не “уехал” ли звук назад/в сторону).
Переключите источник: радио → Bluetooth → USB. Есть ли звук хотя бы где‑то?
Перезагрузите магнитолу через шторку (не “сон”, а именно Restart).

Если после этого звук появился — скорее всего, дело в настройках или источнике.

Когда звук пропадает?

Сразу после включения / на басе / при громкости → часто коротыш или просадка питания.
Через 5–30 минут и возвращается после остывания → похоже на перегрев.
То есть, то нет “само по себе” → чаще настройки, CAN, “приглушение навигацией”, конфликт BT.
Полная тишина, но магнитола “живая” → проверьте Mute / REM (если есть штатный усилитель) / акустику.

Диагностика за 10 минут (самый быстрый рабочий сценарий)

Делайте по шагам — так вы быстро поймёте, это настройки, динамики/проводка или питание.

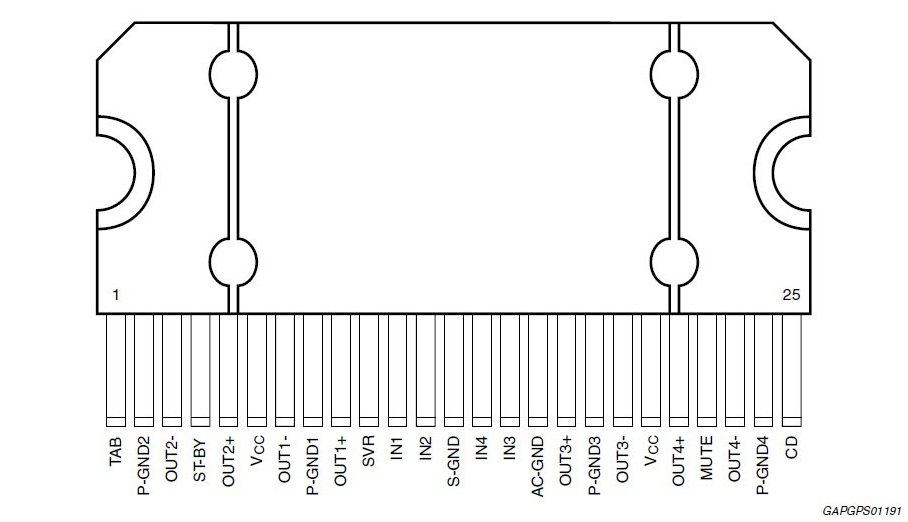

Распиновка TDA7851L (Flexiwatt‑25)

Схема выводов из даташита — пригодится, если вы прозваниваете усилитель или проверяете сигналы управления.

По схеме: ST‑BY — pin 4, MUTE — pin 22, питание VCC — pin 6 и 20, выходы каналов — пары OUTx+/OUTx−.

Можно ли проверить усилитель мультиметром без разбора магнитолы?

Да, можно сделать экспресс‑проверку на “жёсткий коротыш”, но она не заменяет проверку на плате.

Полностью обесточьте магнитолу и снимите разъём акустики (чтобы не мерить динамики/проводку автомобиля).
На колодке динамиков измерьте OUT+ ↔ OUT− для каждого канала. В норме показания у всех 4 каналов примерно похожи. Если один канал даёт почти 0 Ω / постоянную “прозвонку”, а остальные нет — это подозрительно.
Проверьте каждый выходной провод OUT относительно корпуса/массы магнитолы: в режиме “прозвонка” не должно быть стабильного короткого “писка”.

Важно: на разъёме результаты могут “плавать” из‑за внутренних цепей и фильтров. Надёжный признак — только жёсткий коротыш на одном канале по сравнению с остальными.

Сброс аудио‑настроек (эквалайзер/эффекты/баланс) и отключите “приглушение навигацией/уведомлениями”.
Изоляция динамиков: отсоедините разъём акустики от магнитолы (или отключите динамики). Включите магнитолу. Если “проблема исчезла” (магнитола перестала уходить в защиту) — дело в динамиках/проводке.
Подключайте по одному: подключайте динамики/двери по очереди и ловите момент, когда звук пропадает. Узел, после которого всё “умирает”, — главный подозреваемый.
Проверьте питание: на высокой громкости/басе не должно быть заметной просадки. Если есть — см. блок “Питание и масса”.
Если есть штатный усилитель — проверьте REM/AMP‑CON (см. отдельный блок ниже).

Подсказка: чаще всего проблема находится в гофре двери (перетёртые провода) или в неправильной “массе” акустики.

Проверка динамиков и проводки мультиметром

Это самый “убойный” способ быстро подтвердить коротыш/обрыв.

Перед измерениями: динамик должен быть отключён от магнитолы. Иначе показания будут неверными.

Сопротивление динамика (DC): измерьте на паре проводов динамика.
Для “4 Ω” обычно получается ~3–4 Ω. Если видите 0–1 Ω — это почти коротыш (усилитель уйдёт в защиту).
Прозвон каждого провода на кузов: каждый провод динамика по отдельности не должен “звониться” на массу. Если звонится — провод перетёрся и коротит на кузов (часто в гофре двери).
Осмотр гофры и изгибов: именно там чаще всего “переламывается” изоляция.

Если штатная магнитола “играет”, а Android уходит в защиту — чаще всего это означает, что в цепи есть пограничная проблема (частичный коротыш/перетёртость/неправильная масса акустики), и Android-усилитель просто быстрее срабатывает защитой, чтобы не перегореть.

Почему “штатная играет”, а Android выключает звук?

Короткое объяснение, без сложной электроники.

Разные усилители и разные пороги защиты. Защита у Android-усилителя может срабатывать быстрее при частичном коротком/перегрузе.
Разная нагрузка. Android-магнитола часто даёт выше мощность на пиках (бас/громкость) — и “пограничная” проводка проявляется сильнее.
Несовместимость по “массе” акустики. Если в переходнике/проводке где‑то объединены “минусы” или есть контакт на кузов — для BTL это критично.
В некоторых авто звук идёт через отдельный штатный усилитель. Тогда при неправильном подключении (REM/переходники) можно получить тишину на Android, хотя “штатка” с родным трактом работает.

Питание и масса (когда “тихнет” на громкости)

Классическая причина: на пиках питания не хватает, усилитель уходит в защиту.

Измерьте напряжение на питании магнитолы при увеличении громкости/баса.
Если видите заметную просадку, мерцания или перезапуски — улучшите питание и массу.

Что обычно помогает: короткая толстая масса на кузов (зачистка до металла), нормальные клеммы/контакты, питание без “тонких соплей”, предохранитель и качественные соединения.

Если в машине есть штатный усилитель

При отсутствии сигнала REM/AMP‑CON штатный усилитель может не включиться → будет тишина.

Проверьте провод REM/AMP‑CON: при включении магнитолы на нём должно быть +12 V.
Если REM не приходит — штатный усилитель не включится (и будет “полная тишина”).
Убедитесь, что используете правильные выходы: RCA/линейные или акустические — по схеме конкретного авто и переходника.

Проверка усилителя TDA7851L мультиметром (по даташиту)

Для тех, кто хочет понять: “ушёл в защиту” или есть признак аппаратной неисправности.

Важно: этот раздел рассчитан на аккуратную работу с платой. Если не уверены — лучше остановиться на проверке динамиков/проводки и питания.

Что говорит даташит (коротко)

У TDA7851L есть отдельные входы управления Standby (pin 4) и Mute (pin 22) с порогами: примерно 1.2 V (OFF/Mute) и 2.6 V (ON/Play).
Если эти входы “висят” ниже порога, усилитель может быть в ожидании или приглушен — при этом магнитола “живая”, но звука нет.

На практике это помогает быстро отличить “настройки/управление” от “железа”.

1) Проверка управляющих входов Standby/Mute (под питанием)

Самый быстрый “электрический” тест.

Включите магнитолу (без высокой громкости).
Найдите на плате микросхему усилителя (часто подписана TDA7851L или рядом маркировка серии).
Измерьте напряжение на входах управления:
- Standby (pin 4): для режима “усилитель включен” ожидается уровень выше ~2.6 V.
- Mute (pin 22): для режима “Play” также ожидается выше ~2.6 V.
Если на одном из входов постоянно ниже ~1.2 V, усилитель может быть в режиме OFF/Mute — сначала ищите причину в управлении/схеме (питание, CAN, настройки, сигнал Mute).

Подсказка: даташит даёт именно пороги, а не “точное одно значение”. Поэтому ориентируйтесь на зоны: ниже ~1.2 V (выкл/мьют) и выше ~2.6 V (вкл/плей).

2) Поиск “жёсткого коротыша” (без питания)

Главный признак серьёзной аппаратной проблемы.

Полностью обесточьте магнитолу, снимите питание. Отключите разъём динамиков. Подождите 1–2 минуты.
Режим мультиметра: Ом / прозвонка.
VS ↔ GND (питание усилителя ↔ масса): не должно быть стабильных 0–2 Ω. Допустимо, если сопротивление “растёт” (заряжаются конденсаторы).
Выходы ↔ GND и выходы ↔ VS: на исправной плате обычно нет “жёсткого нуля”.
Пара выхода канала (+/−) между собой: также не должна давать стабильный “ноль”.

Важно: даташит не задаёт “идеальные Ом” для этих проверок, потому что внутри есть защитные цепи. Поэтому ориентир простой: жёсткий ноль / стабильный писк на одном канале при сравнении с остальными — сильный маркер проблемы.

3) Диодный тест выходов (без питания)

Помогает “поймать” пробой, если омметр сомневается.

Режим мультиметра: Diode test.
Проверяйте каждый выход относительно GND и относительно VS в обе стороны.
Смысл проверки — сравнение каналов: если 3 канала дают похожие показания, а 1 канал резко отличается/“в ноль” в обе стороны — это подозрительно.

Если вы не уверены в интерпретации — лучше остановиться на проверке динамиков/проводки: именно там чаще всего находится причина.
